5 系列 MSO 混合信号示波器

5系MSO是电源测量、设计和分析中不可或缺的组成部分。无论是用于测量开关损耗和安全操作区域、波德图、电源抑制比，还是内部电路电感器和变压器等，5 系MSO都是台式示波器的绝配。了解如何将5系MSO用于当今最流行的应用程序，例如自动串行总线分析和抖动分析。
查看更多示波器型号。

产品技术资料手册下载

基本价格

US $15,700 - US $25,300

购买/报价有问题？现在就聊

带宽

高达 2 GHz

记录长度

高达 500 M

模拟通道

4 或6 或 8

数字通道数

可达 64

5 系列 MSO

不仅仅采用新显示器和用户界面，更是新标准。

配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

见证实际效果

拥有足够的通道。

提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号，只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者，并为每个域提供独立的采集控制。

了解如何使用 FlexChannel 输入扩展可视性

支持高达 16 位的垂直分辨率，每个细节都不会错过。

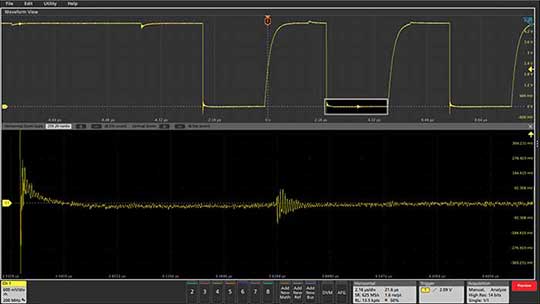

12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

立即购买所需产品。根据您的测试需求变化进行扩展。

性能

高达 2 GHz 带宽
高达 500 M 点记录长度

数字输入

TLP058 逻辑探头，每个探头可提供 8 条数字通道

操作系统

添加 Windows 操作系统，以便在示波器上运行 PC 软件

信号发生器

添加内置任意波形/函数发生器

高级分析

串行解码/触发支持 I²C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线
自动对以太网、USB 2.0 和汽车以太网进行一致性测试
高级抖动分析
自动功率测量和分析
低噪声纹波测量
逆变器、电机和驱动器分析

升级指南

2021年6月固件版本启用新功能和选项

新选项

在所有仪器上免费升级

当前在非Windows仪器上，从前面板查看存储的屏幕截图。
新的CurveStream编程命令提高了传输速率

使用高级分析选项在仪器上免费升级

带有逆变器、电机和驱动器分析（IMDA）的仪器简化了测量设置

业界领先的支持云的全新示波器软件

使用 TekDrive的一键式波形存储，可轻松进行数据管理、安全协作和浏览器内分析。

更新的应用程序包

与个别选件相比，新捆绑套件应用范围更广，且成本更低

更新的PC软件

TekScope 波形分析软件（适用于 Windows）

已经有 5 系列？获取您的更新。

下载新固件。

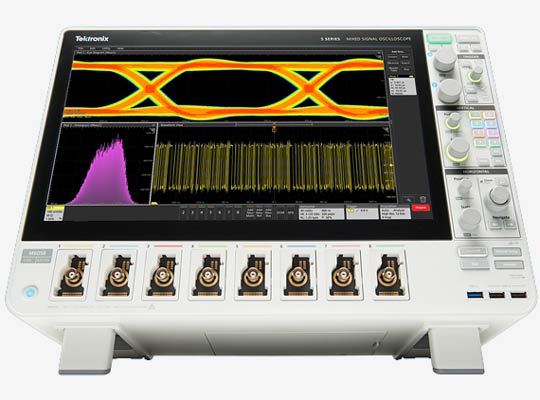

显示的是 8 通道 MSO58 型号

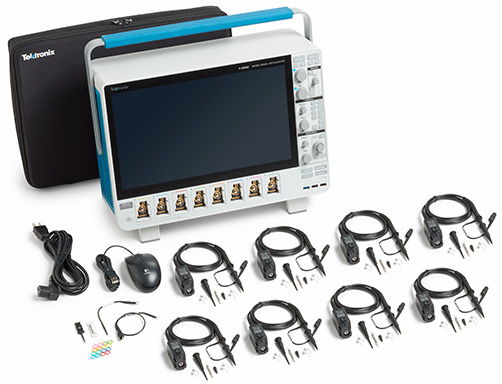

包装箱里有什么物品？

每个输入通道 1 根无源探头
- 选择 350 或 500 MHz 带宽选项时，标配TPP0500B (500 MHz)探头
- 当选择 1 或 2 GHz 带宽选项时，标配TPP1000 (1 GHz)探头
针对仪器标配探头的 1 年保修
针对仪器的 3 年保修
鼠标、电源线和附有附件袋的前盖
印刷的安装手册涵盖安全和基本操作
全面的集成在线帮助
可溯源证明

价格：价格如有变更，恕不另行通知。

	泰克 5 系列 MSO	泰克 MSO/DPO5000B	Keysight S 系列	LeCroy HDO6000A/HDO8000A	Rohde & Schwarz RTO2000	Yokogawa DLM4000 系列
详细比较	--	--	速查资料	速查资料	速查资料	速查资料
带宽	350 MHz 至 2 GHz	350 MHz 至 2 GHz	500 MHz 至 8 GHz	350 MHz 至 1 GHz	600 MHz 至 6 GHz	350 MHz，500 MHz
可升级带宽	是	否	是	否	是	否
模拟通道	4、6 或 8	4	2 或 4	4 或 8	2 或 4	8
模拟采样率（所有通道）	高达 6.25 GS/s	高达 5 GS/s	高达 10 GS/s	高达 2.5 GS/s	高达 10 GS/s	2.5 GS/s
标配记录长度（所有通道）	62.5 M	25 M	50 M	50 M	50 M	25 M
集成任意波形/函数发生器	50 MHz（可选）	--	--	--	100 MHz（可选）	--
数字通道（MSO 系列）	可达 64 条（可选）	16 条（可选）	16 条（可选）	16 条（可选）	16 条（可选）	8（标配）/ 24（选配）
ADC 分辨率	12 位	8 位	10 位	12 位	8 位	8 位
波形捕获率	>500,000 波形/秒	250,000 波形/秒	<1,100 波形/秒	<700 波形/秒	1,000,000 波形/秒	N/A
操作系统	封闭式 Linux 开放式 Windows（选配）	开放式 Windows	开放式 Windows	开放式 Windows	开放式 Windows	已关闭
标准探头	高达 1 GHz 无源 < 3.9 pF 负载	高达 1 GHz 无源 < 3.9 pF 负载	500 MHz Passive 9.5 pF loading	500 MHz 无源 10 pF 负载	500 MHz 无源 10 pF 负载	500 MHz 10.5 pF 负载
标准保修	3 年	1 年	3 年	3 年	3 年	?

嵌入式串行总线分析

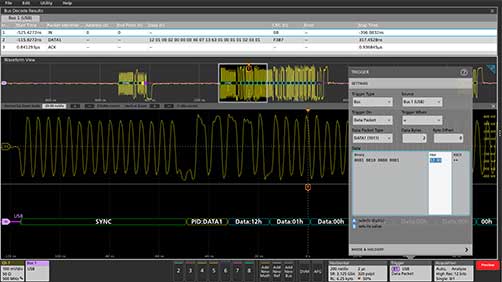

自动串行总线解码可节省时间并消除手动解码时的错误。串行总线触发和搜索允许隔离事件，便于系统级故障排除。请参阅产品技术资料了解完整列表。

特点

I²C，SPI
I³C
RS-232 / 422 / 485 / UART
USB 2.0
以太网

了解如何调试 I²C 和 SPI 解码和触发速度

了解 USB 2.0 解码和触发

自动串行总线分析

汽车设计人员可以依靠串行总线在 ECU、传感器与制动器之间实现准确通信。5 系列 MSO 还具有 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 解码功能，可帮助其同步了解系统。自动汽车以太网一致性套件供您按照标准测试，您无需成为高速总线专家。

了解 CAN、CAN FD、LIN 和 FlexRay 解码和触发如何加快调试

了解 SENT 总线解码和触发

抖动分析

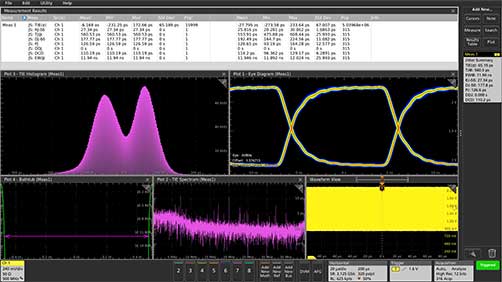

时钟在每个嵌入式系统和数字通信链路的中间位置。抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

特点

标准相位噪声、时钟抖动和定时以及波形直方图
选配高级分析、抖动分解和时钟恢复

了解如何使用 5 系列 MSO 进行抖动分析

了解抖动分析的基本信息

电源分析

让电源质量、谐波、开关损耗、安全操作区测量更可靠且可重复，还带自动功率测量与分析包。

特点

电源质量和谐波
开关损耗和安全作业区
电路内电感器和变压器分析
多输出效率
波特图和电源抑制比

了解如何进行自动开关损耗测量、谐波测量等

了解如何通过多条通道简化电源时序

了解如何解码 SPMI 电源管理总线和在其上触发

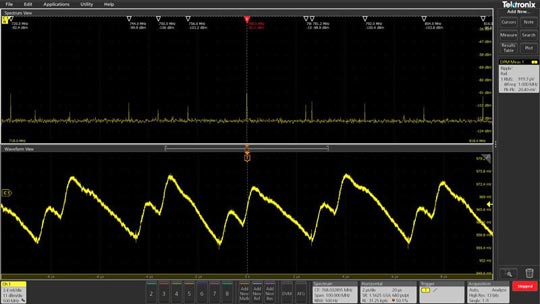

电源完整性和电源管理

如今的电路板可以有 20 个或更多的电源轨。其中有许多只有几伏，且有严格的噪音限制。需要特别注意准确测量。

特点

数字电源管理选件可自动执行纹波和开/关测量
多达 8 条模拟输入通道
兼容低噪音 TPR 系列电源轨探头
SVID 和 SPMI 解码选项

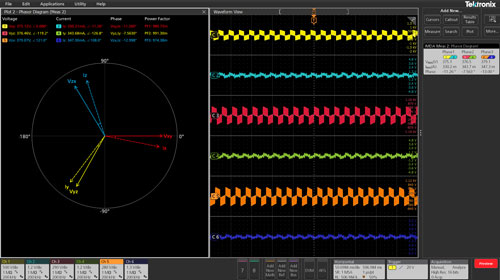

三相逆变器、电机和驱动器

逆变器，电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定的功率测量。

特点

多达 8 条模拟输入通道
三相星形、三角形和单相布线配置
全方位功率测量
谐波分析
DQ0 测量

* 表示需要 5-WIN 的功能

访问数字通道

升级	描述	采购详情
TLP058 逻辑探头	各探头访问任一 5 系列 MSO 上任何 FlexChannel 上的 8 条数字通道	索取此探头的报价

增加仪器功能

升级	描述	采购详情
SUP5-AFG	增加任意函数发生器	申请试用许可证索取报价
SUP5-DVM	增加数字电压表/触发频率计数器	注册时提供的软件升级许可文件。立即注册。
SUP5-RL-125M	将记录长度增至 125 M 点/通道	申请试用许可证索取报价
SUP5-RL-250M	将记录长度增至 250 M 点/通道	申请试用许可证索取报价
SUP5-RL-500M	将记录长度增至 500 M 点/通道	申请试用许可证索取报价
SUP5-WIN	增加安装 Windows 10 系统许可的可移除固态硬盘。	无法试用索取报价

增加协议分析

升级	描述	采购详情
SUP5-SR8B10B	8b10b 协议解码器和搜索	申请试用许可证索取报价
SUP5-SRAERO	航空串行触发和分析（MIL-STD-1553、ARINC429）	申请试用许可证索取报价
SUP5-SRAUDIO	音频串行触发和分析（I²S、LJ、RJ、TDM）	申请试用许可证索取报价
SUP5-SRAUTO	汽车串行触发和分析（CAN、CAN FD、LIN 和 FlexRay）	申请试用许可证索取报价
SUP5-SRAUTOEN1	100BASE-T1 汽车以太网协议解码软件	申请试用许可证索取报价
SUP5-SRAUTOSEN	汽车传感器串行触发和分析 (SENT)	申请试用许可证索取报价
SUP5-SRCOMP	计算机串行触发和分析 (RS-232/422/485/UART)	申请试用许可证索取报价
SUP5-SRCPHY	MIPI C-PHY 协议解码和分析	申请试用许可证索取报价
SUP5-SRCXPI	CXPI 协议解码和分析	申请试用许可证索取报价
SUP5-SRDPHY	MIPI D-PHY (CSI/DSI) 解码和分析	申请试用许可证索取报价
SUP5-SREMBD	嵌入式串行触发和分析模块（I²C、SPI）	申请试用许可证索取报价
SUP5-SRENET	以太网串行触发和分析（10Base-T、100Base-TX）	申请试用许可证索取报价
SUP5-SRESPI	eSPI 协议解码和分析	申请试用许可证索取报价
SUP5-SREUSB2	eUSB2 协议解码和分析	申请试用许可证索取报价
SUP5-SRI3C	MIPI I3C 解码和分析	申请试用许可证索取报价
SUP5-SRMANCH	曼彻斯特解码和分析	申请试用许可证索取报价
SUP5-SRMDIO	MDIO 协议解码和分析	申请试用许可证索取报价
SUP5-SRNRZ	NRZ 协议解码器和搜索	申请试用许可证索取报价
SUP5-SRONEWIRE	1 线协议解码和分析	申请试用许可证索取报价
SUP5-SRPM	电源管理串行触发和分析 (SPMI)	申请试用许可证索取报价
SUP5-SRPSI5	PSI5 串行解码和分析	申请试用许可证索取报价
SUP5-SRSDLC	同步数据链路控制 (SDLC) 解码和分析	申请试用许可证索取报价
SUP5-SRSPACEWIRE	SpaceWire 协议解码和分析	申请试用许可证索取报价
SUP5-SRSVID	SVID 协议解码和分析	申请试用许可证索取报价
SUP5-SRUSB2	USB 2.0 串行总线触发和分析（LS、FS、HS）（HS 的 ≥ 1 GHz 建议模型）	申请试用许可证索取报价

增加串行一致性分析

升级	描述	采购详情
SUP5-CMAUTOEN	汽车以太网（100Base-T1 和 1000BASE-T1）自动化一致性测试解决方案	申请试用许可证索取报价
SUP5-CMAUTOEN10	汽车以太网（10BASE-T1S 短距离）自动一致性测试解决方案	申请试用许可证索取报价
SUP5-CMUSB2	USB 2.0 自动化一致性预测试解决方案	申请试用许可证索取报价
SUP5-CMENET	以太网 (10/100/1000BASE-T) 一致性测试解决方案	申请试用许可证索取报价
SUP5-CMENETML	针对 5 系列 MSO 的多路以太网（10BASE-T、100BASE-T、1000BASE-T）自动一致性测试，需要 5-CMENET 和 5-WIN	申请试用许可证索取报价
SUP5-DBLVDS	适用于 5 系列 MSO 示波器的自动化 LVDS 测试解决方案	申请试用许可证索取报价
SUP5-AUTOEN-BND	汽车以太网一致性、信号分离、PAM3 分析、100BASE-T1 解码软件	申请试用许可证索取报价
SUP5-AUTOEN-SS	使用 TekExpress 自动化平台的信号分离解决方案（最小带宽 1 GHz）	申请试用许可证索取报价
SUP5-CMINDUEN10	工业以太网（10Base-T1L 长距离）自动化一致性测试解决方案	申请试用许可证索取报价
SUP5-PAM3	使用 TekExpress 自动化平台的 PAM3 自动化一致性解决方案（最小带宽 1 GHz）	申请试用许可证索取报价

增加高级分析

升级	描述	采购详情
SUP5-DPM	完整的数字电源管理分析和调试解决方案（包括 DPMBAS 中的所有测量 + 抖动分析和眼图分析）	申请试用许可证索取报价
SUP5-DPMBAS	基本数字电源管理分析和调试解决方案（包括电源序列分析、瞬态分析和纹波分析）	申请试用许可证索取报价
SUP5-DJA	高级抖动和眼图分析	申请试用许可证索取报价
SUP5-IMDA	逆变器、电机和驱动器分析	申请试用许可证索取报价
SUP5-IMDA-DQ0	逆变器、电机和驱动器 DQ0 分析	申请试用许可证索取报价
SUP5-MTM	模板和极限测试	申请试用许可证索取报价
SUP5-PWR	功率分析	申请试用许可证索取报价
SUP5-SV-BW-1	频谱视图捕获带宽达 500 MHz	申请试用许可证索取报价
SUP5-SV-RFVT	Spectrum View RF 与时间分析和触发器	申请试用许可证索取报价
SUP5-UDFLT	用户自定义过滤器创建工具	申请试用许可证索取报价
SUP5-VID	模拟视频触发（NTSC、PAL、SECAM）	申请试用许可证索取报价

升级带宽

升级	描述	采购详情
SUP5-BWxTy8	MSO58 带宽从 x 升级为 y，其中，x 和 y 均为几百 MHz	在现场把带宽最多升级到 1 GHz。升级为 2 GHz 需要在泰克维修中心通过 IFC 或 IFCIN 选件进行安装。从 350 或 500 MHz 到 1 或 2 GHz 的带宽升级中还包括每个通道附带一个 TPP1000 1 GHz 无源探头。
SUP5-BWxTy6	MSO56 带宽从 x 升级为 y，其中，x 和 y 均为几百 MHz
SUP5-BWxTy4	MSO54 带宽从 x 升级为 y，其中，x 和 y 均为几百 MHz
